产品特性

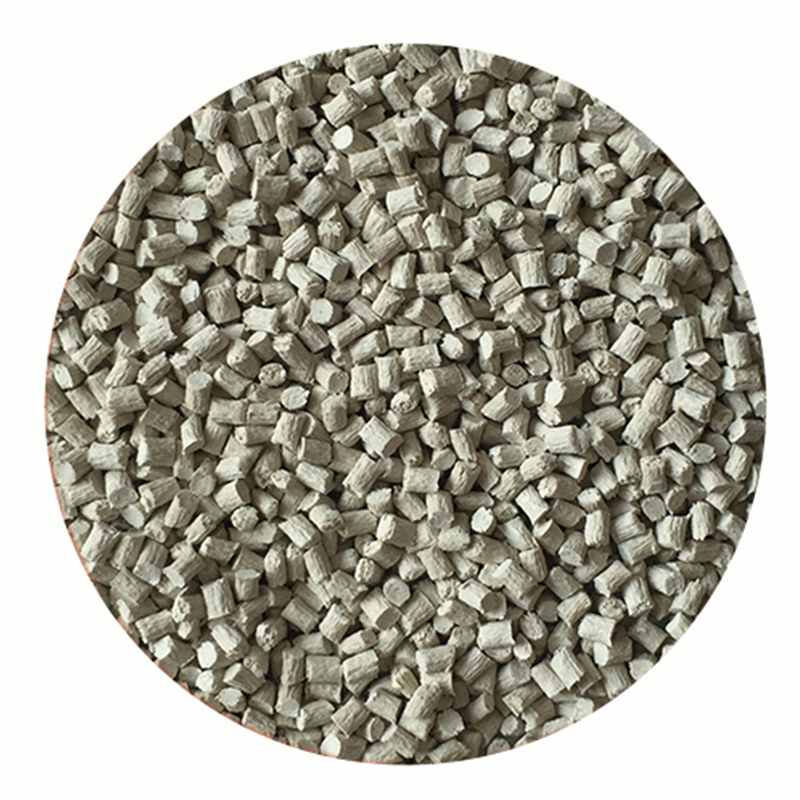

本品是我公司生产的高性能玻璃纤维增强聚苯硫醚产品之一，它是在聚苯硫醚树脂的基础上，通过双螺杆挤出机加入玻璃纤维，混炼造粒而成的。本品的综合力学性能好、具较高的刚性及抗蠕变性、耐高温、阻燃、耐化学腐蚀、电绝缘性能优、耐电弧性好等特点，更有吸水率低，加工性能好，成型收缩率小、尺寸稳定、耐辐射等特点，适宜加工精度要求高的制件。

产品用途

由于本品的综合性能佳，在航天航空工业中制作耐高温、绝缘的各种高性能要求的器件；化工行业中制作耐腐蚀阀门、绝缘器件等；电子电器行业中制作精密电器接插件、高强度外壳、耐高温接触器等；电器业中制作使用环境苛刻的电机零件、端子、开关；机械行业中制作耐高温、尺寸要求高的轴套、活塞环。

产品性能

使用方法

1、物料干燥工艺

温度：130~150℃ × 4小时

注：如成型产品中有金属嵌件，需先预热嵌件：金属嵌件预热温度：130~140℃，时间：恒温1小时

2、注塑工艺

模具温度：120~150℃（可根据制件结构情况设定）

料筒温度：

前段：290~300℃

中段：300~320℃

后段：310~330℃

喷嘴：310~330℃

注塑压力：80~150MPa（70-95%）

注塑速度：中速~高速

保压压力：30-70MPa（20-45%）

计    量：残量设定5-10mm

松    退：3-5mm

螺杆转速：50-120rpm

背压压力：0.2-5MPa

注塑时间：根据制件的大小确定，以制件充满模具，且表面基本冷却定型为佳。

3、后处理工艺：以制件大小确定

处理温度：160~180℃，处理时间：4~8小时
